Ящики кабельные модернизированные композитные КЯ-К
ЛЯБМ.16961-00-00
ТУ BY 592002909.001-2023
Назначение и область применения

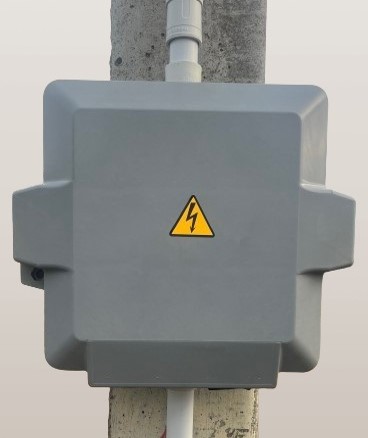

Ящики кабельные модернизированные композитные типа КЯ-К применяется в схемах СЦБ и разделения сигнального кабеля. Устанавливается на силовых, промежуточных и переходных опорах.
Ящики кабельные модернизированные композитные типа КЯ-К предназначены для разделки жил кабеля и соединения их с изолированными проводами в местах перехода воздушных проводов автоблокировки в кабель и установки приборов защиты от перенапряжения.

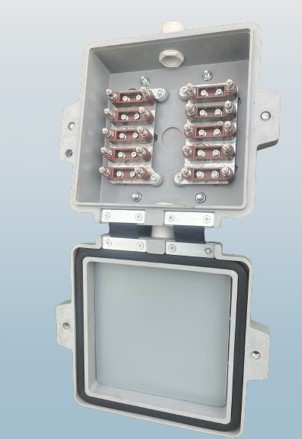

В ящики кабельные устанавливают два кронштейна под двухконтактные клеммы для предохранителей или автоматических выключателей типа АВМ и разрядники.
Ящики кабельные поставляют с защитными трубами и кронштейнами для крепления на месте эксплуатации.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
-климатическое исполнение изделия по ГОСТ 15150-69 УХЛ1;
-допускаемые механические воздействия по классу МС3 ГОСТ 34012-2016;
-допускаемые климатические воздействия по классу К4 ГОСТ 34012-2016;
-степень защиты человека от поражения электрическим током по классу 0 ГОСТ 12.2007.0-75;
-габаритные размеры (без труб): 352×324×128 мм;
— корпус и крышка выполнены из композитных SMC материалов;
— цвет ящиков кабельных реализован в композите и окрашиванию не подлежит.
— возможно выбор цвета корпуса и крышки;
-степень защиты ящиков кабельных IP65 ГОСТ 14254-2015;
Диаметр защитных труб указываются в заказе.
Например :
Ящик кабельный КЯ-К-10-I 16961-00-00 32/32
Длина верхней защитной трубы 4,8 м.
Длина нижней защитной трубы 1,8м.
32 – верхний ввод с защитным патрубком диаметром 32 мм.
32 – нижний ввод защитным патрубком диаметром 32 мм.
При применении нижнего ввода из оцинкованной трубы ввести аббревиатуру 32ц.
По согласованию с заказчиком в комплект поставки может изменяться. Возможно предусмотреть варианты
с установкой двухконтактных клемм, или пружинных клемм типа «WAGO»

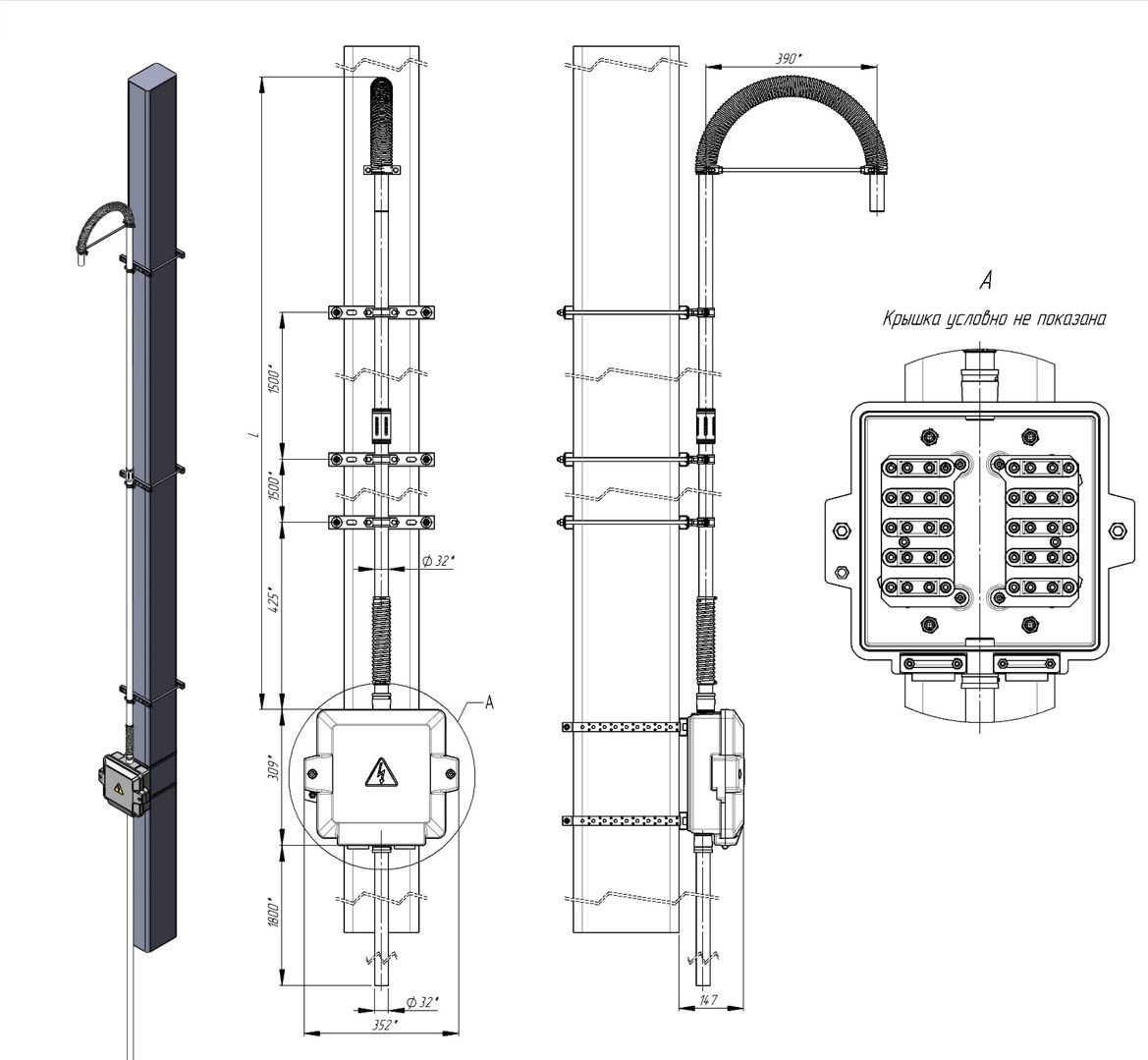

В зависимости от длины защитной трубы ящики кабельные обозначают:
– КЯ-К-10-I, КЯ-К-16-I, КЯ-К-24-I, КЯ-К-32-I– длина верхней защитной трубы L=4,8 м., нижней защитной трубы 1,8 м.;
– КЯ-К-10-II, КЯ-К-16-II, КЯ-К-24-II, КЯ-К-32-II– длина верхней защитной трубы L=6,0 м. нижней защитной трубы 1,8 м.;
– КЯ-К-10-III, КЯ-К-16-III, КЯ-К-24-III, КЯ-К-32-III– длина верхней защитной трубы L=7,0 м., нижней защитной трубы 1,8 м.;
