Муфты кабельные универсальные герметизированные композитные
МГУ-К-28ШК-IV-02 ЛЯБМ.17616-00-00-07
ТУ BY 592002909.001-2023
Назначение и область применения
Муфта кабельная МГУ-К-28ШК-IV-02 предназначена для замены муфт МГУ-28-IV и УПМ-24-IV.
Служит для разделки кабеля, установки малогабаритной аппаратуры рельсовых цепей, устройства ответвлений от группового кабеля к светофорам, путевым и трансформаторным ящикам рельсовых цепей, к стрелочным электроприводам на железных дорогах.
| Обозначение КД | Наименование | Соответствие | Материал муфты |
| ЛЯБМ.17616-00-00-07 | МГУ-К-28ШК-IV-02 | УПМ-24-IV
МГУ-28-IV МГУ-28ШК-IV |
Не горючий композит |
Вид климатического исполнения муфт — УХЛ1 по ГОСТ 15150-69.
— Допускаемые механические воздействия по классу МС3 ГОСТ Р 55369-2012.
— Допускаемые климатические воздействия по классу К4 ГОСТ Р 55369-2012.
— Степень защиты муфты от внешних воздействий — IP65 по ГОСТ 14254-2015.
— Степень защиты человека от поражения электрическим током по классу 0 ГОСТ Р 55369-2012.

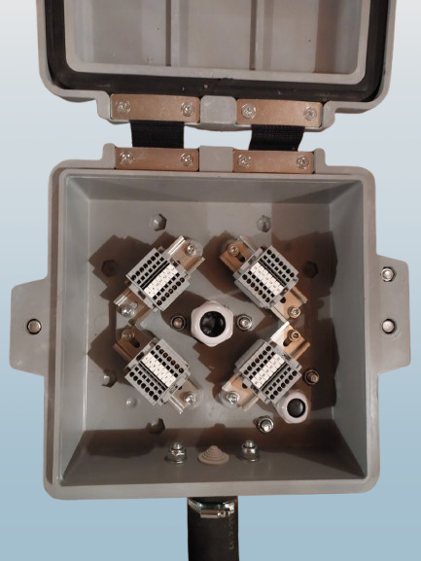

— Корпус и крышка выполнены из композитных материалов (полимерный корпус);
— В конструкции петель применена лента из нитей СВМ;
— Цвет муфты реализован в пластмассе и окрашиванию не подлежит;
— Вид цветового решении:
— 01 корпус и крышка по RAL 9005 цвет черный;
— 02 корпус и крышка по RAL 7046 цвет серый;

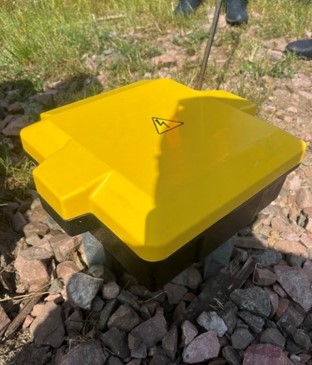

— 03 корпус по RAL 9005 цвет черный, крышка по RAL1021 цвет желтый.
В комплект поставки входит шланг для подключения к стрелочному электроприводу или путевому ящику.
