КОМПЛЕКС СОЕДИНИТЕЛЬНОЙ МУФТЫ И СТОЙКИ С ПКУ НА ПРОЛЕТНОМ СТРОЕНИИ
ЛЯБМ.410208-02-00
Назначение и область применения
Комплекс соединительной муфты и стойки с ПКУ на пролетном строении предназначен для оповещения часовых на постах охраны, дежурных на вентиляционных участках тоннеля, а также работников, выполняющих работы в тоннеле (на мосте) о приближении поезда, вступлении поезда в тоннель (мост) и освобождении поездом тоннеля (моста).
Вид климатического исполнения комплекса – УХЛ1 по ГОСТ 15150-69, но для следующих климатических факторов:
-верхнее значение предельной рабочей температуры среды плюс (60±3) °С.
-нижнее значение предельной рабочей температуры среды минус (60±3) ºС
-верхнее значение влажности воздуха при температуре (25±2) °С – (93±3)%.
Степень защиты муфты поста ПКУ и муфты композитной герметизированной от внешних воздействий – IP65 по ГОСТ 14254-2015.

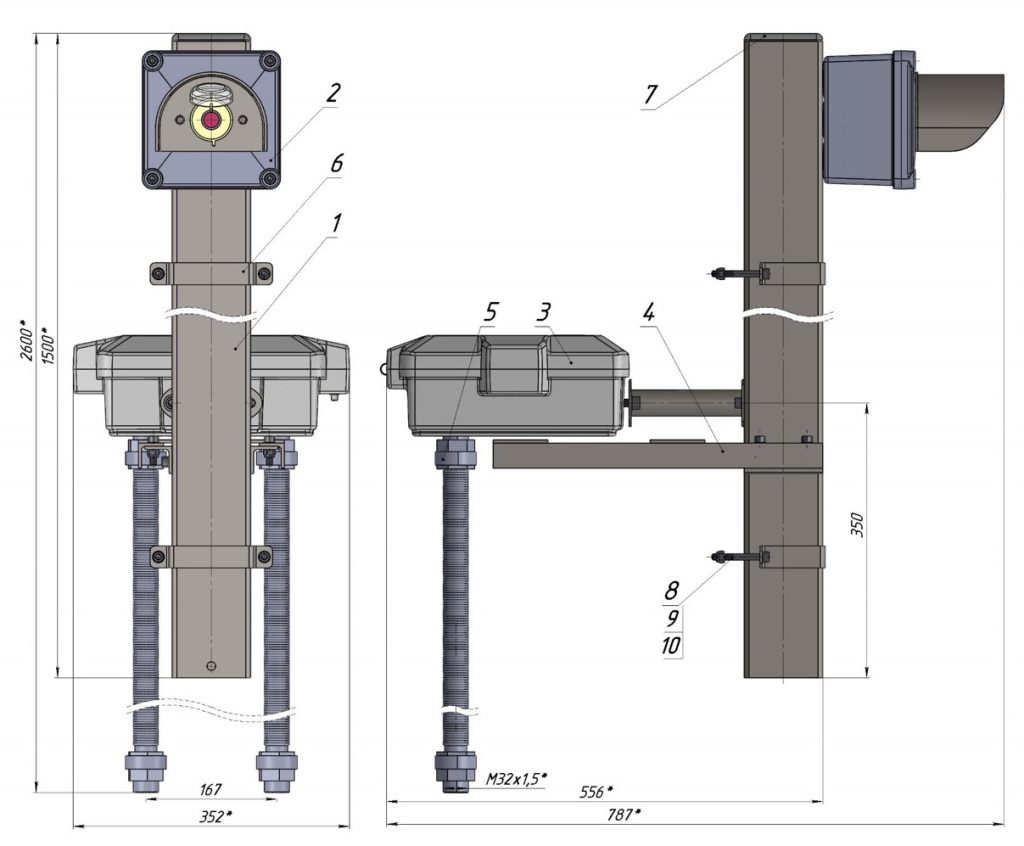

Комплекс соединительной муфты и стойки с ПКУ изготовлен с муфтой композитной герметизированной на 28 пружинных клемм с двумя вводами Dn 32 из термореактивного прессматериала по SMC-технологии. Стойка с кронштейнами под громкоговоритель, ПКУ, кронштейн крепления муфты, скоба – сварные металлические конструкции с защитным покрытием по ГОСТ 9.307-89, крепежные элементы из нержавеющей стали Сталь 10Х17Н13М2т ГОСТ 5949-75 AISI 316 или аналог А2, А4, использование гаек самостопорящихся по ГОСТ ISO 7040-2014.
