Ящики перегонной связи ЯПС-1
ЛЯБМ.16862-00-00
ТУ BY 592002909.001-2023
Назначение и область применения
Ящик перегонной связи ЯПС-1 предназначен для эксплуатации на железнодорожном транспорте и служит для организация перегонной (ПГС) и аварийно-восстановительной связи (АВС) на перегонах железной дороги по средствам подключения существующих микротелефонных трубок к линиям ПГС/АВС через специализированные разъемы.
Вид климатического исполнения ящика путевого — УХЛ1 по ГОСТ 15150-69.
— Допускаемые механические воздействия по классу МС3 ГОСТ Р 55369-2012.
— Допускаемые климатические воздействия по классу К4 ГОСТ Р 55369-2012.
— Степень защиты ЯПС-1 от внешних воздействий — IP65 по ГОСТ 14254-2015.
— Степень защиты человека от поражения электрическим током по классу 0 ГОСТ Р 55369-2012.
— Напряжение В, не более — 1000;
— Частота Гц — 50, 60;
— Ток А, не более — 630

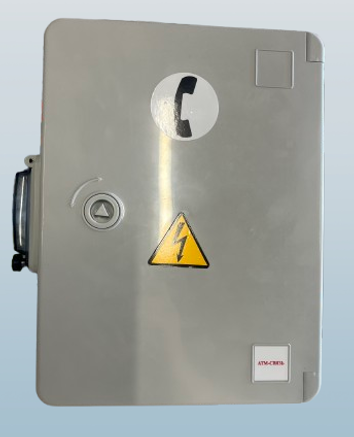

– корпус и крышка выполнены из композитных материалов (полимерный корпус);

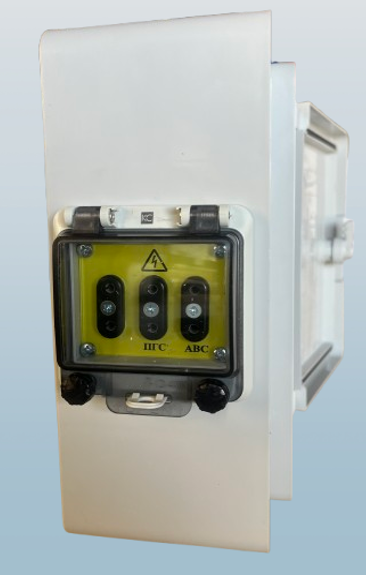

– внутри корпуса установлены специализированные клеммы для подключения монтажа с опрессовкой под специализированные разьемы.
– цвет ЯПС-1 реализован в пластмассе и окрашиванию не подлежит;
-вид цветового решении: корпус и крышка по RAL 7046 цвет серый.
